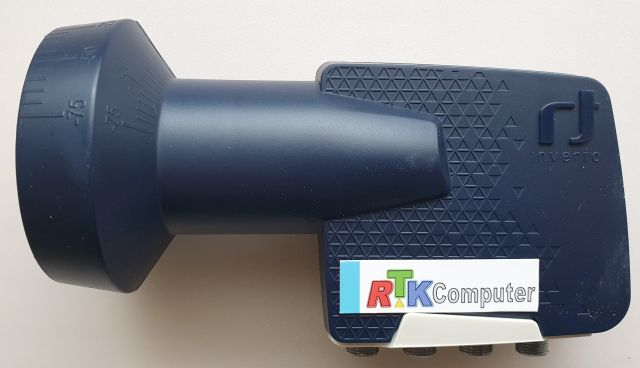

Dieser High End-LNB wurde speziell aus unserer Fertigungslinie ausgewählt und setzt neue Maßstäbe bei Qualität und Verlässlichkeit. Dieser LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu einer Set Top Box mit einem Single Tuner. Er ist für HD-Übertragungen geeignet und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
Hauptmerkmale:
- Sehr geringe Rauschzahl
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsisolierung
Technische Daten:
- Low Band Eingangsfrequenzbereich 10.7 ~ 11.7 GHz
- Low Band Ausgangsfrequenzbereich 950 ~ 1950 MHz
- Low Band LO Frequenz 9.75 GHz
- High Band Eingangsfrequenzbereich 11.7 ~ 12.75 GHz
- High Band Ausgangsfrequenzbereich 1100 ~ 2150 MHz
- High Band LO Frequenz 10.6 GHz
- Rauschzahl 0.2 dB Typ. (0.7dB Max.)
- LO Anfangsgenauigkeit +/- 1.0 MHz Max.
- LO Temperaturdrift +/- 3.0 MHz Max.
- Phasenrauschen (@ 10 kHz) - 85 dBc / Hz Max.
- Konversionsgewinn 55 dB Min.
- Verstärkungswelligkeit (innerhalb 26MHz Bandbreite) +/- 0.75 dB
- Verstärkungsschwankung (im Vollband) +/- 4 dB Max.
- Spiegelfrequenzunterdrückung 40 dB Min.
- 1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.
- Kreuzpolarisationsisolierung 22 dB Min.
- Kontrollsignal Ca (Vertikale Polarisation) 11.0 ~ 14.0 V
- Kontrollsignal Cb (Horizontale Polarisation) 16.0 ~ 20.0 V
- Kontrollsignal Cc (Bandumschaltung) 22 +/- 4 kHz
- Ausgang VSWR 2.5 : 1
- Bandinterne Störung - 60 dBm Max.
- Stromaufnahme 120 mA Max. @ 11 ~ 20V
- Betriebstemperatur - 30 °C ~ + 60 °C
- Ausgangsimpedanz 75 Ω
- Ausgangsanschluss F-Type (Female)
- Gewicht 132 g
