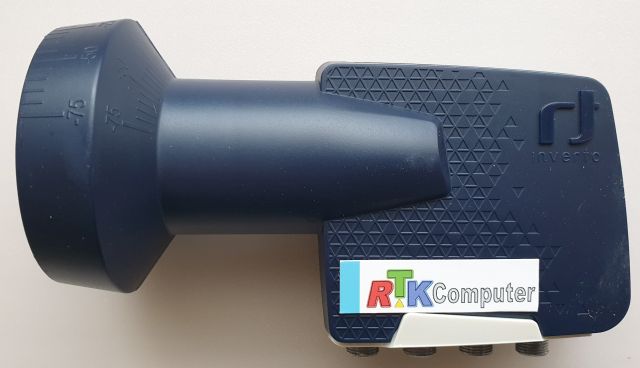

Inverto IDLB SINL24 MULTI OPP Single 0.2db

Dieses innovative LNB-System wurde speziell für Installationen entwickelt, die mehrere LNBs an einer Satellitenantenne nutzen. Die für diesen LNB verwendete Slim Feed-Technologie zeichnet sich durch den Einsatz neuster dielektrischer Materialien sowie durch ein perfektes Frontend Design aus. Diese Technologie ermöglicht eine maximale Energieübertragung von der Antenne zu dem LNB-Eingangsschaltkreis und einen ausreichenden Signalempfang, selbst wenn sich der LNB nicht im definierten Brennpunkt befindet. Darüber hinaus ermöglicht der lange, schmale Hals des LNBs, dass mehrere LNBs dicht beieinander montiert werden können. So ist der Empfang von Satelliten möglich, die aufgrund ihrer Orbitposition mit Standard LNBs nicht empfangen werden können. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu einer Set Top Box mit einem Single Tuner.

Hauptmerkmale:

• Single LNB - 1 Teilnehmer
• Analog - Digital - HDTV - 3D
• 23mm / 40mm Feed
• 3° Abstand möglich (z.B. Astra 19.2° + Eutelsat 16.0°)
• Neuste Slimfeed-Technologie
• Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
• Geringe Rauschzahl
• Geringer Stromverbrauch
• Hohe Kreuzpolarisationsisolierung
• Hohe Frequenzstabilität

Technische Daten:

• Low Band Eingangsfrequenzbereich: 10.7 ~ 11.7 GHz
• Low Band Ausgangsfrequenzbereich: 950 ~ 1950 MHz
• Low Band LO Frequenz: 9.75 GHz
• High Band Eingangsfrequenzbereich: 11.7 ~ 12.75 GHz
• High Band Ausgangsfrequenzbereich: 1100 ~ 2150 MHz
• High Band LO Frequenz: 10.6 GHz
• Rauschzahl: 0.2 dB Typ. (0.7 dB Max.)
• LO Anfangsgenauigkeit: +/- 1.0 MHz Max.
• LO Temperaturdrift: +/- 3.0 MHz Max.
• Phasenrauschen (@ 10 kHz): - 90 dBc / Hz Max.
• Konversionsgewinn: 60 dB Min.
• Verstärkungswelligkeit (innerhalb 26MHz Bandbreite): +/- 0.75 dB
• Verstärkungsschwankung (im Vollband): +/- 4 dB Max.
• Spiegelfrequenzunterdrückung: 40 dB Min.
• 1 dB Kompressionspunkt (@ Ausgang): 0.0 dBm Min.
• Kreuzpolarisationsisolierung: 22 dB Min.
• Kontrollsignal Ca (Vertikale Polarisation): 11.0 ~ 14.0 V
• Kontrollsignal Cb (Horizontale Polarisation): 16.0 ~ 20.0 V
• Kontrollsignal Cc (Bandumschaltung): 22 +/- 4 kHz
• Ausgang VSWR: 2.0 : 1
• Bandinterne Störung: - 60 dBm Max.
• Stromaufnahme: 120 mA Max. @ 11 ~ 20 V
• Betriebstemperatur: - 30 °C ~ + 60 °C
• Ausgangsimpedanz: 75 Ù
• Ausgangsanschluss: F-Type (Female)
• Gewicht: 151 g
