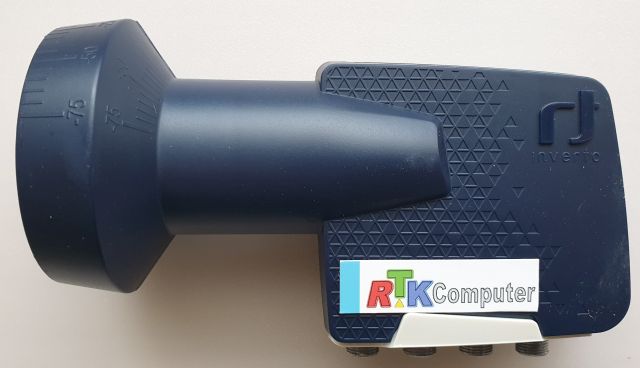

Dieser LNB ist ein Hochleistungsprodukt, das sich an Konsumenten richtet, die maximale Empfangsqualität benötigen, da sie sich am Rand der Ausleuchtzone befinden. Durch sein neustes Frontend Design und durch seine hochwertigen Bauteile bietet dieser LNB nicht nur einen erhöhten Konversionsgewinn, sondern auch optimale Rauschzahlund Phasenrauschwerte. Durch die Kombination aus sorgfältig ausgewählten Komponenten, exzellentem Kreuzpolarisationsentkopplung und fortschrittlichem Filterdesign ergibt sich ein deutlich verringerter Störpegel. Insgesamt ist dieser LNB ein Quantensprung in der Empfangsleistung verglichen mit handelsüblichen LNBs. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal vier Set Top Boxen mit einem Single Tuner (oder zu zwei Set Top Boxen mit einem Twin Tuner). Er ist für HD 3D Übertragungen geeignet und weist exzellente Rauschzahlund Phasenrauschwerte auf. Da dieser LNB nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist er die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
Hauptmerkmale:
- Quad LNB 4 Teilnehmer
- Analog Digital HDTV 3D
- 40mm Feed
- F-Anschluss Wetterschutzkappe
- Hervorragende Phasenrauschwerte, DVB-S2 (HDTV-3D) kompatibel
- Extrem hohe Kreuzpolarisationsisolierung
- Minimaler Störpegel
- Hervorragende Rauschwerte
- Erhöhter Konversionsgewinn
- Absolute Ausfallsicherheit
Technische Daten:
- Low Band Eingangsfrequenzbereich: 10.7 ~ 11.7 GHz
- Low Band Ausgangsfrequenzbereich: 950 ~ 1950 MHz
- Low Band LO Frequenz: 9.75 GHz
- High Band Eingangsfrequenzbereich: 11.7 ~ 12.75 GHz
- High Band Ausgangsfrequenzbereich: 1100 ~ 2150 MHz
- High Band LO Frequenz: 10.6 GHz
- Rauschzahl: 0.2 dB Typ. (0.7dB Max.)
- LO Anfangsgenauigkeit: +/1.0 MHz Max.
- LO Temperaturdrift: +/3.0 MHz Max.
- Phasenrauschen (@ 10 kHz): 90 dBc / Hz Max.
- Konversionsgewinn: 60 dB Min.
- Verstärkungswelligkeit (innerhalb 26MHz Bandbreite): +/0.75 dB
- Verstärkungsschwankung (im Vollband): +/4 dB Max.
- Spiegelfrequenzunterdrückung: 40 dB Min.
- 1 dB Kompressionspunkt (@ Ausgang): 0.0 dBm Min.
- Kreuzpolarisationsisolierung: 22 dB Min.
- Kontrollsignal Ca (Vertikale Polarisation): 11.0 ~ 14.0 V
- Kontrollsignal Cb (Horizontale Polarisation): 16.0 ~ 20.0 V
- Kontrollsignal Cc (Bandumschaltung): 22 +/4 kHz
- Ausgang VSWR: 2.0 : 1
- Bandinterne Störung: 60 dBm Max.
- Stromaufnahme: 200 mA Max. @ 11 ~ 20V
- Betriebstemperatur: 30 °C ~ + 60 °C
- Ausgangsimpedanz: 75 Ù
- Ausgangsanschluss: F-Type (Female)
- Gewicht: 344g
