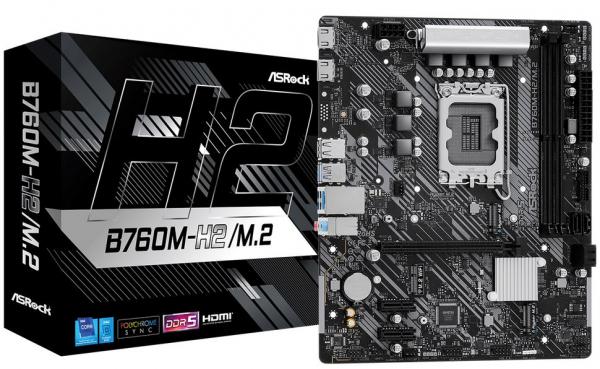

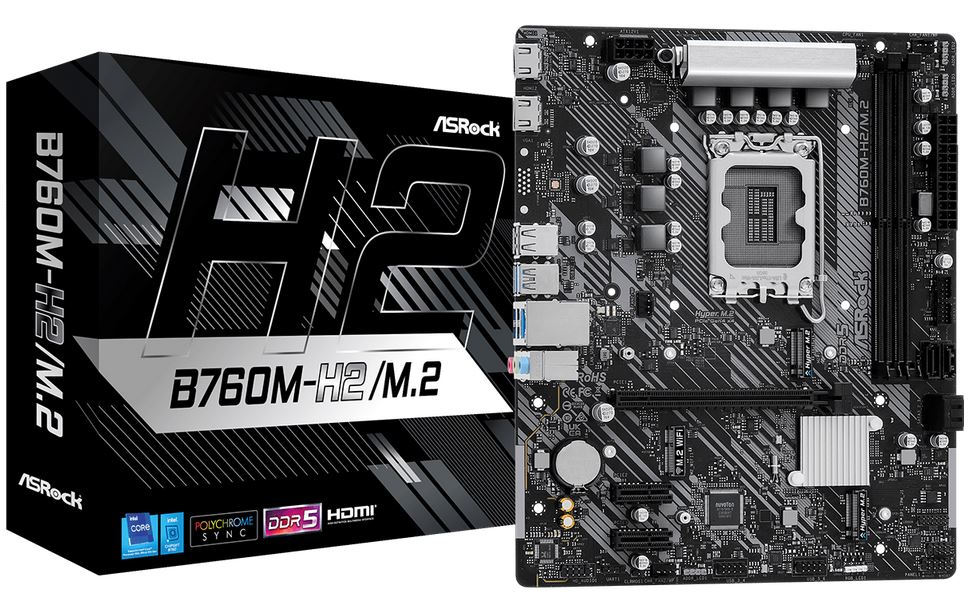

ASRock B760M-H2/M.2

ASRock B760M-H2/M.2

Das Board ist mit Grafikausgängen für den Einsatz mit Prozessoren mit integriertem Grafikkern ausgestattet. Das Motherboard enthält keine Grafikkarte und ohne den Einsatz eines entsprechenden Prozessors sind diese Ausgänge nicht funktionsfähig.
CPU

    Unterstützung für Prozessoren 12., 13. und 14 Generation Intel Core/ Pentium/ Celeron (Sockel LGA1700)

Chipsatz

    Intel B760

Erinnerung

    2x DDR5-Speichersteckplatz, unterstützt bis zu 96 GB
    Unterstützt DDR5 mit bis zu 7200+ (OC) MHz
    Dual-Channel-Speicherarchitektur
    Nicht-ECC-Unterstützung, keine Pufferung
    Unterstützung für Intel Extreme Memory Profile (XMP) 3.0

Schlüssel

    1x PCIe 4.0 x16-Steckplatz
    2x PCIe 3.0 x1-Steckplatz

Grafikdesign

    2x HDMI 2.1-Anschluss, unterstützt max. 4K-Auflösung bei 60 Hz

Lagerung

    1× Hyper M.2-Steckplatz, M Key, für Geräte vom Typ 2260/2280 (PCIe 4.0 x4-Modus)
    1× Hyper M.2-Steckplatz, M Key, für Einheiten vom Typ 2280 (PCIe 4.0 x4-Modus)
    4x SATA 6 Gbit/s-Anschluss
    Unterstützung für Intel Volume Management Device (VMD).
    RAID 0-, RAID 1-, RAID 5- und RAID 10-Unterstützung für SATA-Laufwerke

USB

    6× USB 3.2 Gen1 (USB 3.0)-Anschluss (4 Anschlüsse auf der Rückseite, 2 Anschlüsse verfügbar über den internen USB-Anschluss)
    6× USB 2.0-Anschluss (2 Anschlüsse auf der Rückseite, 4 Anschlüsse verfügbar über interne USB-Anschlüsse)

Audio

    Realtek ALC897-Codec
    7.1-Kanal-High-Definition-Audio

LAN

    1× Dragon RTL8125BG 2,5 GbE LAN-Controller

Interne Anschlüsse

    1× SPI TPM-Anschluss
    1x Lautsprecheranschluss und Gehäuseöffnungserkennung
    1x RGB-LED-Streifenanschluss
    3x adressierbarer RGB-LED-Streifenanschluss
    1× 4-poliger CPU-Lüfteranschluss
    1× 4-poliger CPU-Lüfter-/Wasserkühlungs-Lüfteranschluss
    2x 4-poliger Gehäuselüfter-/Wasserkühlungslüfter-Anschluss
    1× 24-poliger ATX-Hauptstromanschluss
    1× 8-poliger 12V-Stromanschluss
    1x Audioanschluss an der Vorderseite
    2x USB 2.0-Anschluss (unterstützt 4x USB 2.0-Port)
    1× USB 3.2 Gen1 (USB 3.0) Anschluss (unterstützt 2× USB 3.2 Gen1 Port)
    4x SATA 6 Gb/s-Anschluss
    2x Hyper M.2-Steckplatz, M Key
    1× M.2-Steckplatz, E-Key für WLAN-Modul (nicht im Lieferumfang enthalten)

Anschlüsse auf der Rückseite

    2x Wi-Fi-Antennenanschluss
    2x HDMI
    4x USB 3.2 Gen1 (USB 3.0)
    2x USB 2.0
    1x RJ-45
    3x Audio-Buchse

Maße

    24,4 x 20,1 cm
    Micro-ATX-Format
